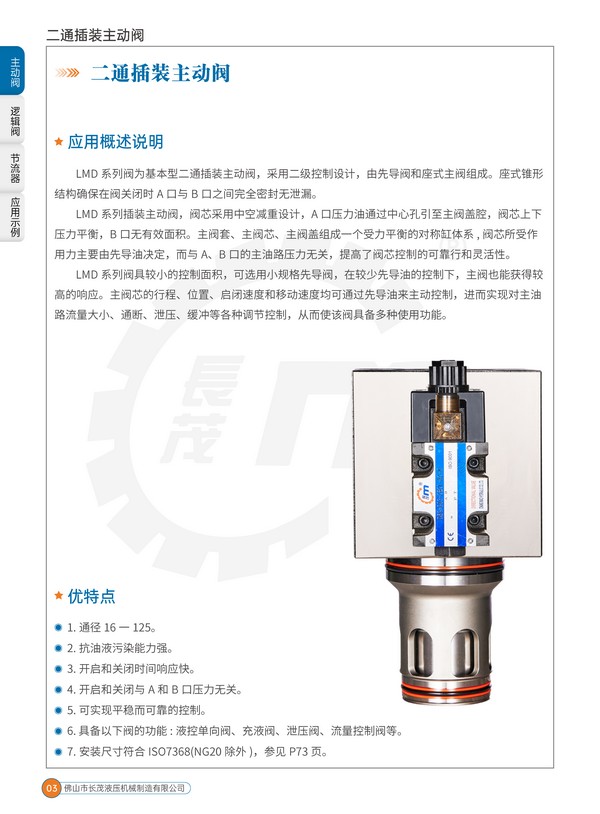

?應用概述說明

LMD系列閥為基本型二通插裝主動閥，采用二級控制設計，由先導閥和座式主閥組成。座式錐形結構確保在閥關閉時A口與B口之間完全密封無泄漏。

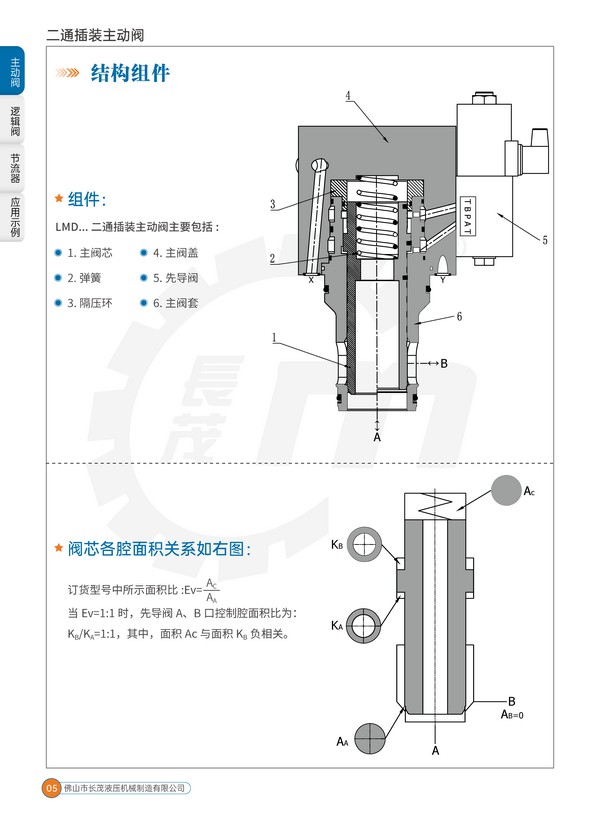

LMD系列插裝主動閥，閥芯采用中空減重設計，A口壓力油通過中心孔引至主閥蓋腔，閥芯上下壓力平衡，B口無有效面積。主閥套、主閥芯、主閥蓋組成一個受力平衡的對稱缸體系,閥芯所受作用力主要由先導油決定，而與A、B口的主油路壓力無關，提高了閥芯控制的可靠行和靈活性。

LMD系列閥具較小的控制面積，可選用小規格先導閥，在較少先導油的控制下，主閥也能獲得較高的響應。主閥芯的行程、位置、啟閉速度和移動速度均可通過先導油來主動控制，進而實現對主油路流量大小、通斷、泄壓、緩沖等各種調節控制，從而使該閥具備多種使用功能。

?優特點

1. 通徑16 一125。

2. 抗油液污染能力強。

3. 開啟和關閉時間響應快。

4. 開啟和關閉與A 和B 口壓力無關。

5. 可實現平穩而可靠的控制。

6. 具備以下閥的功能: 液控單向閥、充液閥、泄壓閥、流量控制閥等。

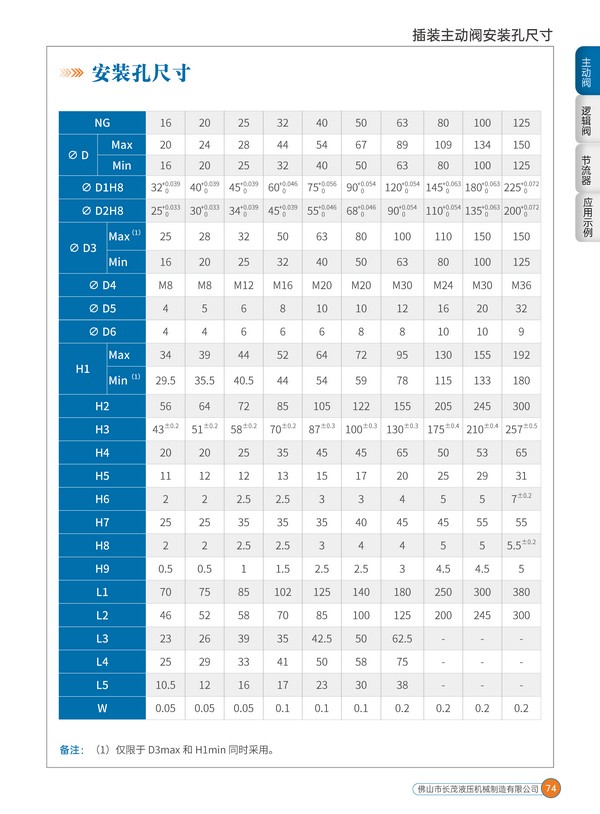

7. 安裝尺寸符合ISO7368(NG20 除外)，參見P73 頁。

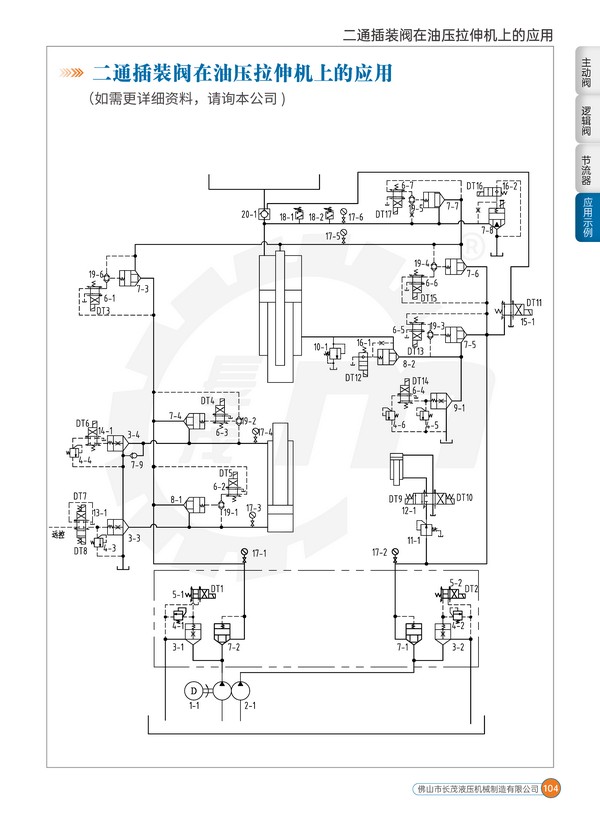

插裝閥的應用.pdf
